Muotoleikkaus


Muotoleikkaamme termisillä leikkausmenetelmillä: plasma-, poltto- ja laserleikkaamalla. Vesileikkauksessa leikkaaminen tapahtuu korkeapaineisen veden ja abrasiivihiekan avulla.

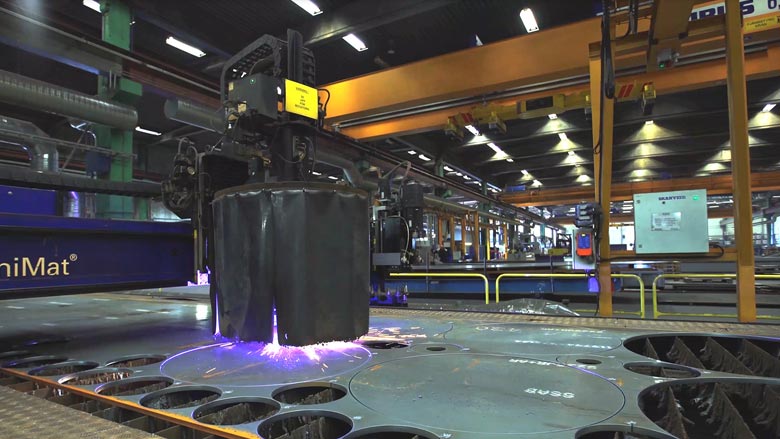

Plasmaleikkaus on terminen leikkausmenetelmä, joka sopii kaikille sähköä johtaville materiaaleille. Leikkaussuihkun lämpötila voi olla jopa 30 000 °C, joten se mahdollistaa tehokkaan ja nopean leikkausprosessin. Se ei kuitenkaan vaikuta materiaaliominaisuuksiin, sillä säde kohdistuu hyvin pienelle alueelle. Menetelmä on 5–7 kertaa nopeampaa kuin polttoleikkaus. Sen vuoksi plasmaleikkauksesta on tullut kilpailukykyinen vaihtoehto polttoleikkaukselle alle 60 mm:n levypaksuuksissa.

Tibnorin heinosädeplasmojen mitta-alueet

Enimmäisleveys

3 400 mm

Enimmäispituus

16 400 mm

Paksuus enintään

60 mm

Paksuus vähintään

2 mm

Viiste

45° (50 mm)






Toleranssit SFS-EN ISO 9013-432 mukaisesti


Plasmaleikkaus

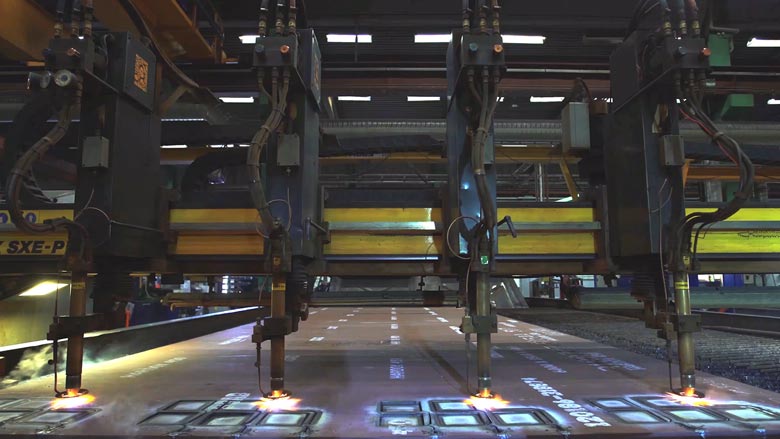

Polttoleikkaus on tavallisin leikkausmenetelmä seostamattomille ja niukkaseosteisille teräksille. Sen merkittävä etu on, että sitä voidaan käyttää jopa 300 mm:n paksuuksiin saakka. Polttoleikattu pinta on sileä sekä suora. Se soveltuu hyvin seuraaviin työvaiheisiin, kuten koneistus tai hitsaus. Leikkauksen yhteydessä pystytään valmistamaan myös viisteitä.



Tibnorin mitta-alueet
Paksuus enintään 300 mm
Leveys enintään 4 200 mm
Pituus enintään 16 500 mm
Viisteytys 55° *

*erikoistapauksissa viistekulma voi olla suurempi


Toleranssit SFS-EN ISO 9013-432 mukaisesti.

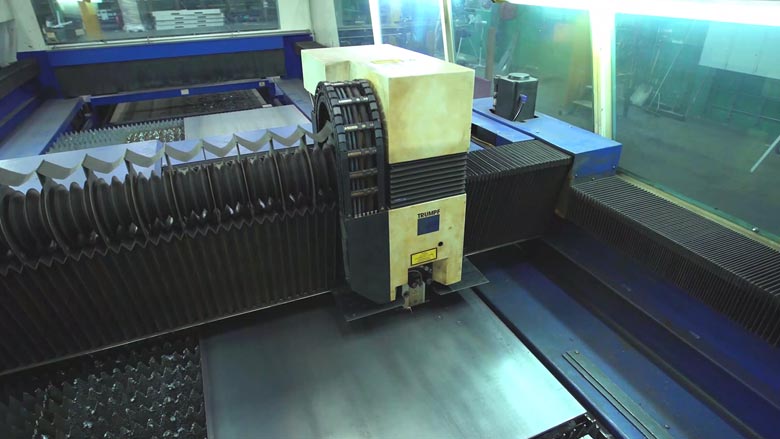

Laserleikkauksessa säde kohdistetaan hyvin pienelle alueelle, jolloin saadaan tarkkamittainen railo ja korkealaatuinen leikkaustulos. Laserleikkaus on hyvä menetelmä monimutkaisiin osiin, joihin sovelletaan tiukkoja toleranssivaatimuksia. Laserleikkauksessa pienestä lämmöntuonnista johtuen osien muodonmuutokset ovat vähäisiä.

Laserleikkaamme kaikkea varastossa olevaa levyä 20 millimetrin paksuuteen asti ja ruostumatonta materiaalia 2 x 4 metrin kokoon saakka.


Tibnorin mitta-alueet
Enimmäisleveys 3 500 mm
Enimmäispituus 15 000 mm

Paksuus enintään

20 mm
Viiste  50°


Toleranssit SFS-EN ISO 9013-432 mukaisesti.


Laserleikkaus

Vesileikkaus on menetelmä, jossa leikkaaminen tapahtuu korkeapaineisen veden ja abrasiivihiekan avulla. Lämpöä ei siirry kappaleeseen ja siksi muodonmuutokset ovat pieniä ja mittatarkkuus erittäin hyvä.


Tibnorin mitta-alueet
Leveys enintään 3200 mm
Pituus enintään 3600 mm
Paksuus, teräs 150 mm
Paksuus, alumiini 250 mm

Esikäsittely- ja lisäpalvelut

Osien viimeistely

Tibnor toimittaa kaikki muotoleikatut osat purseet poistettuina ja viimeisteltyinä.

Merkintä

Tibnor merkitsee esikäsitellyt osat asiakkaan toiveiden mukaisesti.

Lue lisää

Viisteytys

Tibnor voi tarjota levyihin viisteytystä useilla eri menetelmillä.



Viisteytys plasmaleikkauksen yhteydessä
Viisteytys laserleikkauksen yhteydessä
Viisteytys polttoleikkauksen yhteydessä
Viisteytys koneistamalla



Ota yhteyttä, niin selvitetään sopivin viistetyyppi.

Oikaisu

Voimme oikaista muotoleikatut osat rullaoikaisukoneella tai särmäyspuristimella.
